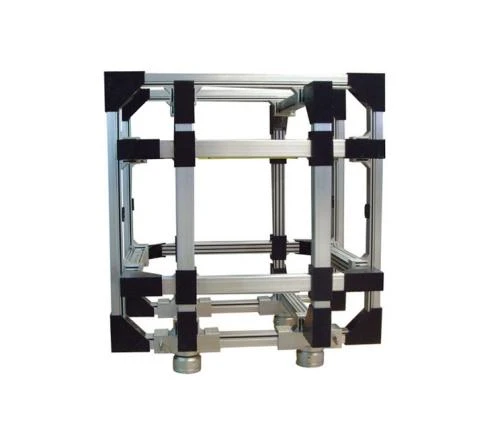

Kvadratinis Helmholtz ritės įvadas
„Square Helmholtz“ ritė yra labai praktiškas magnetinio lauko įtaisas: jis taikomas įvairiuose laukuose, tokiuose kaip magnetinio lauko kalibravimas, elektromagnetinio suderinamumo bandymai, magnetinio valdymo sistemų montavimas ir priežiūra bei magnetizacijos reiškinių tyrimai. Tai gali imituoti vertikalių, horizontalių ir sukimosi magnetinių laukų derinį. Tai labai naudinga montuojant ir palaikant magnetinio valdymo sistemas, nes ji gali tiksliai rekonstruoti magnetinio lauko kryptį ir įgalinti magnetinio valdymo sistemą pasiekti tikslus valdymo tikslus. Be to, kvadratinės Helmholtz ritės taip pat gali būti naudojamos norint išmatuoti magnetinių laukų stiprumą ir tikslų vertikalumą, kuris labai tinka magnetinio lauko kalibravimui ir elektromagnetinio suderinamumo bandymams.
Taip pat labai paprasta užduotis taip pat yra kvadratinės „Helmholtz“ ritės montavimas. Jame yra tik du komponentai, vienas susideda iš laidų ant atraminio rėmo, o kitą sudaro fiksuota ritė, apvyniota aplink išorinį paviršių. Tiesiog prijunkite maitinimo šaltinį ir įkelkite, kad užpildytumėte diegimą. Tačiau norint pasiekti geriausius rezultatus, būtina užtikrinti apkrovos įtampos ir ritės suderinimą, kitaip geriausias magnetinio lauko tikslumas nebus pasiektas.
„Square Helmholtz“ „Coilkey“ funkcijos ir pranašumai:
✅ Kelių krypčių modeliavimas: Imituoja vertikalius, horizontalius ir sukimosi magnetinius laukus, skirtus magnetinių jutiklių ar sistemų bandymams ir derinimui.
✅ Didelis tikslumas ir vienodumas: Pasiekia aukštą magnetinio lauko vienodumo lygį centre, būtiną tiksliams matavimams ir pakartojamiems eksperimentams.
✅ Patogus vartotojui: Dviejų dalių surinkimas apima rėmą pritvirtintą vielos ritę ir fiksuotą išorinę apviją. Paprastas kištuko ir žaidimo diegimas.
✅ Pritaikomi modeliai: Platus modelių asortimentas su įvairiais šoniniais ilgiais, lauko stiprumu (iki 50 Gauso) ir vienodos sritys, kad atitiktų konkrečius taikymo poreikius.
✅ Efektyvus kosmosas: Nereikia išorinio lauko formavimo komponentų, todėl jis puikiai tinka ribotoms laboratorijoms.
✅ Stipri, saugi konstrukcija: Pagaminta iš patvariųStiklo pluoštas sustiprintas plastikas(Ne paprastas plastikas), saugos gerinimas gabenimo ir naudojimo metu.
3D kvadratinio hlemholtz ritės piešimas
„Square Helmholtz“ ritės specifikacijos specifikacijos parametras
| Modelis | Šoninio ilgio (cm) | Centrinis laukas (GS) | Vienodumas | Homogeniškumo kubo šono ilgis (cm) | Kiekvienas matmenų galios diapazonas | Vieno matmens svoris (kg) | Trijų matmenų svoris (kg) |
| % | |||||||
| Dxf 150-2 | 300 | 2 | 5 | 100 | 540 ~ 680 | 84 | 280 |
| 1 | 75 | ||||||
| Dxf 100-2 | 200 | 2 | 0.5 | 40 | 260 ~ 320 | 38 | 150 |
| 0.1 | 28 | ||||||
| Dxf 75-10 | 150 | 10 | 0.05 | 15 | 600 ~ 800 | 90 | 300 |
| 0.01 | 10 | ||||||
| Dxf 75-2 | 150 | 2 | 5 | 50 | 150 ~ 180 | 21 | 70 |
| 1 | 37.5 | ||||||
| Dxf 60-10 | 120 | 10 | 0.5 | 24 | 500 ~ 620 | 68 | 230 |
| 0.1 | 17 | ||||||
| Dxf 60-2 | 120 | 2 | 0.05 | 12 | 100~120 | 18 | 60 |
| 0.01 | 8 | ||||||
| Dxf 50-20 | 100 | 20 | 5 | 33 | 600 ~ 800 | 72 | 260 |
| 1 | 25 | ||||||
| Dxf 50-10 | 100 | 10 | 0.5 | 20 | 350 ~ 500 | 47 | 155 |
| 0.1 | 14 | ||||||
| Dxf 50-2 | 100 | 2 | 0.05 | 10 | 70 ~ 100 | 15 | 50 |
| 0.01 | 6.6 | ||||||
| Dxf 40-50 | 80 | 50 | 5 | 2.6 | 1000 | 98 | |
| 1 | 20 | ||||||
| Dxf 40-10 | 80 | 10 | 0.5 | 16 | 200 ~ 320 | 30 | 110 |
| 0.1 | 11 | ||||||
| Dxf 40-2 | 80 | 2 | 0.05 | 8 | 45 ~ 80 | 12 | 40 |
| 0.01 | 5.3 |
Tipiniai atvejai
|
Modelis |
Parametrai |
Nuorodos paveikslėlis |
|
3dxf 16-1 |
Trimatis kvadratinė ritė Magnetinio lauko intensyvumas kiekviename matmenyje: 1GS; Magnetinio lauko centro vienodumas: 1 * 10-3; Vienoda sritis: 4 5 * 45 * 45mm; Trimatis vienodo skersmens šono ilgis: 320 mm; |
|
|
3dxf17. 5-50 |
Trimatis kvadratinė ritė Centrinis magnetinio lauko stiprumas: 50G; Magnetinio lauko centro vienodumas: 1*10-3; Vienoda sritis: 50 * 50 * 50 mm; Minimalus vidutinis šono ilgis: 35 0 mm; vienodumas: 0,1%; Maitinimo šaltinis: 20W. |
|
|
Dxf 120-10 |
Vienos matmens kvadratinė ritė Šoninio ilgio: 2400 mm; Pramoninis dažnis: 50Hz; Magnetinis laukas: 10gs; Vienoda sritis: 600 * 600 * 600 mm; Vienodumas: 1% |
|
|
3dxf 120-5 |
Trimatis kvadratinė ritė Centrinis magnetinio lauko stiprumas: 5G; Magnetinio lauko centro vienodumas: 1 * 10-3; Vienoda sritis: 320 * 320 * 320 mm; Šoninio ilgio: 2400 mm;. |
|
|
3dxf 40-15 |
Trimatis kvadratinė ritė Centrinis magnetinio lauko intensyvumas: 15 gs; Magnetinio lauko centro vienodumas: 1 * 10-3; Vienoda sritis: 120 * 120 * 120 mm; Šoninio ilgio: 800 mm; |
|
|
3dxf 45-1 |
Trimatis kvadratinė ritė Centrinis magnetinio lauko stiprumas: 1. 0 gs; Magnetinio lauko centro vienodumas: 1*10-3; Vienoda sritis: 135 * 135 * 135 mm; Šoninio ilgio: 900 mm; |
|
|
Dx4f 90-5 |
Vienmatis ritė Centrinis magnetinio lauko stiprumas: 5 g; Magnetinio lauko vienodumas: ΔH/H =5*10-3; Vienoda zona: φ500*1000 mm; Šoninio ilgio: 1800 mm; Maitinimo šaltinis: 540W (6A90 V) |
|
