1 ašies Helmholco ritė

Įvadas

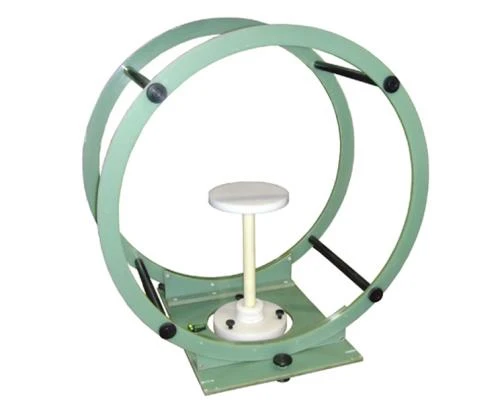

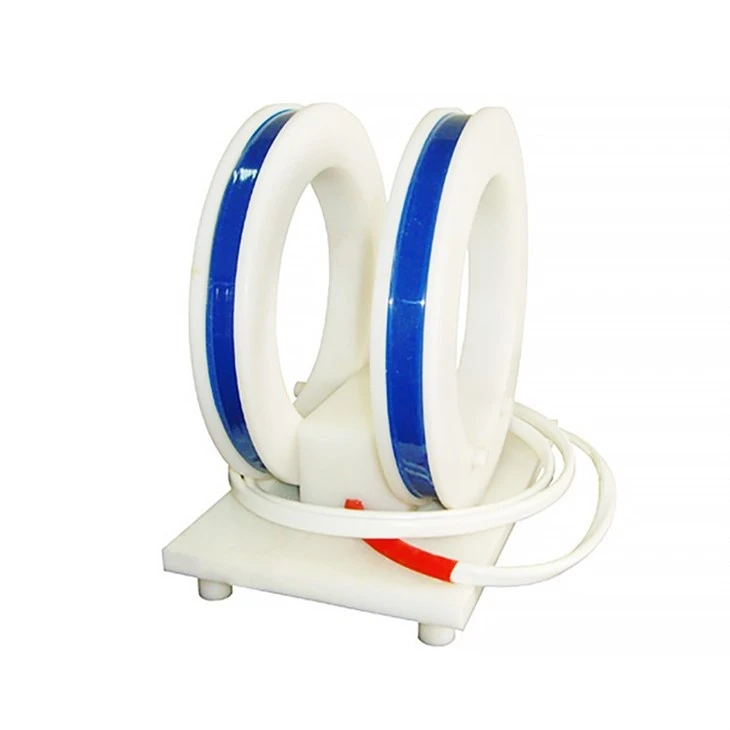

DXHC modelio 1-ašies Helmholtz ritė yra vienos dimensijos ritės tipas, plačiai naudojamas magnetinio lauko bandymams ir tyrimams. Jis labai vertinamas dėl išskirtinio vienodumo ir tikslumo sukuriant vienodą magnetinį lauką.

1-ašies Helmholtz ritė sukurta su dviem identiškomis apskritomis ritėmis, atskirtomis atstumu, lygiu ritės spinduliui. Ritės yra išdėstytos statmenai magnetinio lauko ašiai, sukuriant vienodą ir didelio tikslumo lauką išilgai ašies.

DXHC modelio 1-ašies Helmholtz ritė gaminama naudojant pažangias technologijas, užtikrinančias optimalų veikimą, ilgaamžiškumą ir patikimumą. Didelis jo vienodumas pasiekiamas puikiai suderinus ritinių ilgio ir spindulio santykį bei tiksliai nustatant jų padėtį. Ši technologija užtikrina, kad būtų pašalinti net menkiausi nukrypimai nuo idealios specifikacijos, todėl gaunamas puikus vienodumas.

Be puikaus našumo, DXHC modelio 1-helmholtzo ritė taip pat yra paprasta naudoti ir praktiška. Jis gali būti naudojamas įvairiems eksperimentams ir bandymams, įskaitant magnetinio lauko homogeniškumo testavimą, magnetinio lauko kalibravimą ir su magnetiniu lauku susijusius tyrimus.

Apskritai, DXHC modelio 1-ašies Helmholtz ritė yra išskirtinis produktas, kuriame dera puikus vienodumas, tikslumas ir patikimumas. Tai vertingas turtas tyrėjams ir inžinieriams, kuriems reikalingi tikslūs ir patikimi magnetinio lauko bandymai ir tyrimo įrankiai.

1-ašies Helmholco ritės parametrai

Modelis	Spindulys (mm)	Centrinis magnetinis laukas (Gs)	Vienodumas %	Homogeniškumo sfera skersmuo (mm)	Kiekvienas matmuo galios diapazonas (W)	1 ašinis svoris (kg)	Trimatis svoris (kg)

DXHC30-50	300	50	5	200	420	55
			1	150
DXHC30-10	300	10	0.5	100	90-120	12	38
			0.1	90
DXHC30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
DXHC25-1000	250	1000	5	160	5000	500
			1	125
DXHC25-500	250	500	0.5	100	2500	250
			0.1	75
DXHC25-300	250	300	0.05	50	1600	150
			0.01	33
DXHC25-100	250	100	5	160	600	50
			1	125
DXHC25-50	250	50	0.5	100	300~620	30	138
			0.1	75
DXHC25-10	250	10	0.05	50	60~110	8	32
			0.01	33
DXHC25-2	250	2	5	160	12~18	4	14
			1	125
DXHC20-500	200	500	0.5	80	2000	160
			0.1	60
DXHC20-300	200	300	0.05	40	1000	96
			0.01	26
DXHC20-100	200	100	5	130	350	32
			1	100
DXHC20-50	200	50	0.5	80	200~520	16	54
			0.1	60
DXHC20-10	200	10	0.05	40	40~65	8	28
			0.01	26
DXHC20-5	200	5	1	100	20~32	6	22
			0.1	60
DXHC20-2	200	2	1	100	8~10	4	15
			0.1	60
DXHC15-300	150	300	5	100	660	54
			1	75
DXHC15-100	150	100	0.5	60	220	18
			0.1	45
DXHC15-50	150	50	0.05	30	110~330	12	38
			0.01	20
DXHC15-10	150	10	1	75	21~42	6	24
			0.1	45
DXHC10-200	100	200	5	66	200	19
			1	50
DXHC10-100	100	100	0.5	40	100	15
			0.1	30
DXHC10-50	100	50	0.05	20	50~180	9	20
			0.01	10
DXHC10-10	100	10	1	50	10~24	3.5	13
			0.1	30
DXHC7-100	70	100	5	45	50	7
			1	35
DXHC7-50	70	50	0.5	28	24~120	5	17
			0.1	21
DXHC7-10	70	10	0.05	14	5~24	2	8

Tipiški atvejai

Modelis	Parametrai	Referencinis paveikslėlis
DXHC10-100	Magnetinio lauko kryptis lygi, Didžiausias lauko stiprumas yra 200 Gs, Vidutinis skersmuo yra 200 mm, vienodumo plotas Φ 30 * 30 mm, Vienodumas 0.1%, Galia 200w
DXHC10-10	Magnetinio lauko kryptis lygi, didžiausias lauko stiprumas yra 10 Gs, vidutinis skersmuo yra 200 mm, vienodumo plotas Φ 30 * 30 mm, vienodumas 0,1 % galia 10w
DXHC10-200	Magnetinio lauko kryptis lygi, didžiausias lauko stiprumas yra 200 Gs, vidutinis skersmuo yra 200 mm, vienodumo plotas Φ 30 * 30 mm, vienodumas 0,1 % galia 200w
DXHC20-10	Magnetinio lauko kryptis lygi, didžiausias lauko stiprumas yra 10 Gs, vidutinis skersmuo yra 400 mm, vienodumo plotas Φ 100 * 100 mm, vienodumas 1 % galia yra 40
DXHC20-200	Magnetinio lauko kryptis lygi, centrinio lauko stiprumas yra 200 Gs, Magnetinio lauko vienodumas yra 110-3, vidutinis skersmuo yra 400 mm, vienodumo plotas Φ 60 60 mm, galia yra 700 W (10A70V)
DXHC50-1	Magnetinio lauko kryptis lygi, didžiausias lauko stiprumas yra 1 Gs, vidutinis skersmuo yra 1000 mm, vienodumo plotas Φ 140 * 140 mm, vienodumas 0,1 % galia 40w

Helmholco ritės taikymas

4.1 Sukurti standartinį magnetinį lauką;

4.2 Hall zondų ir įvairių magnetometrų kalibravimas;

4.3 Geomagnetinio lauko kompensavimas;

4.4 Magnetinio ekranavimo efekto nustatymas;

4.5 Erdvės spinduliuotės magnetinio lauko matavimas ir pašalinimas;

4.6 Medžiagos magnetinių savybių tyrimai;

4.7 Biomagnetizmo tyrimai;

Pavyzdžiui, laboratorijoje Helmholtz ritės gali būti naudojamos magnetinių medžiagų savybėms matuoti, pavyzdžiui, įmagnetinimo ir histerezės kilpoms. Medicininėje įrangoje Helmholtz ritės gali būti naudojamos generuoti magnetinius laukus, padedančius gydyti tam tikras ligas, tokias kaip vėžys ir neurologiniai sutrikimai. Geofizikoje ir astronomijoje Helmholtzo ritės gali būti naudojamos Žemės ir planetų magnetiniams laukams matuoti. Inžinerijos srityje Helmholtz ritės taip pat naudojamos didelio tikslumo jutikliams gaminti. Šie jutikliai gali tiksliai išmatuoti magnetinį srautą aplinkos magnetiniame lauke ir analizuoti įvairius kitus fizinius dydžius kintamoje fazėje, naudodami šiuos kiekybinius magnetinio lauko duomenis. Todėl Helmholtz ritės tapo nepakeičiama inžinerijos srities dalimi

DUK

Kl .: Kaip pasirinkti tinkamiausią Helmholtz ritės modelį?

A: Galite mums pasakyti magnetinio lauko stiprumą, vienodumo sritį ir vienodumo laipsnį, mes pristatysime tinkamą modelį.

Kl .: Jei nėra modelių, tinkamų vartotojui, kaip tai daryti?

A: Mes esame gamintojas. Mes palaikome pritaikymą. Sukurtume naują modelį pagal konkrečius reikalavimus

K: Ar ritė gali veikti savarankiškai?

A: Helmholtz ritės ID, valdomas maitinimo šaltinio. Maitinimą galime pasiūlyti kartu su Helmholtz ritė arba klientas naudoja savo maitinimo šaltinį.

Kl .: Kaip užtikrinate ritės ir maitinimo šaltinio suderinamumą?

A: Ritės atsparumą galima pritaikyti. Jei pasiūlysite savo maitinimo šaltinio informaciją, mes suprojektuotume helmholco ritės varžą pagal maitinimo parametrus.
